JCX-5331YD聚诚鑫双平台自动压钉机

JCX-5331YD聚诚鑫双平台自动压钉机

自动压钉机是一款集成机械传动、智能控制与自动供料系统的工业自动化铆接设备,核心功能是通过精准压力控制将铆钉、螺母等紧固件稳定压合于工件指定位置,
可自动完成铆钉筛选、排序、送料、定位、压合全流程作业,无需人工干预取钉与对位,支持M2-M12等多种规格紧固件适配,通过简单参数调整即可切换生产方案,适配钣金加工、电子设备制造、汽车零部件装配、机箱机柜生产等
JCX-5331YD聚诚鑫双平台自动压钉机

产品特点
  • 双平台自动压钉机特点:

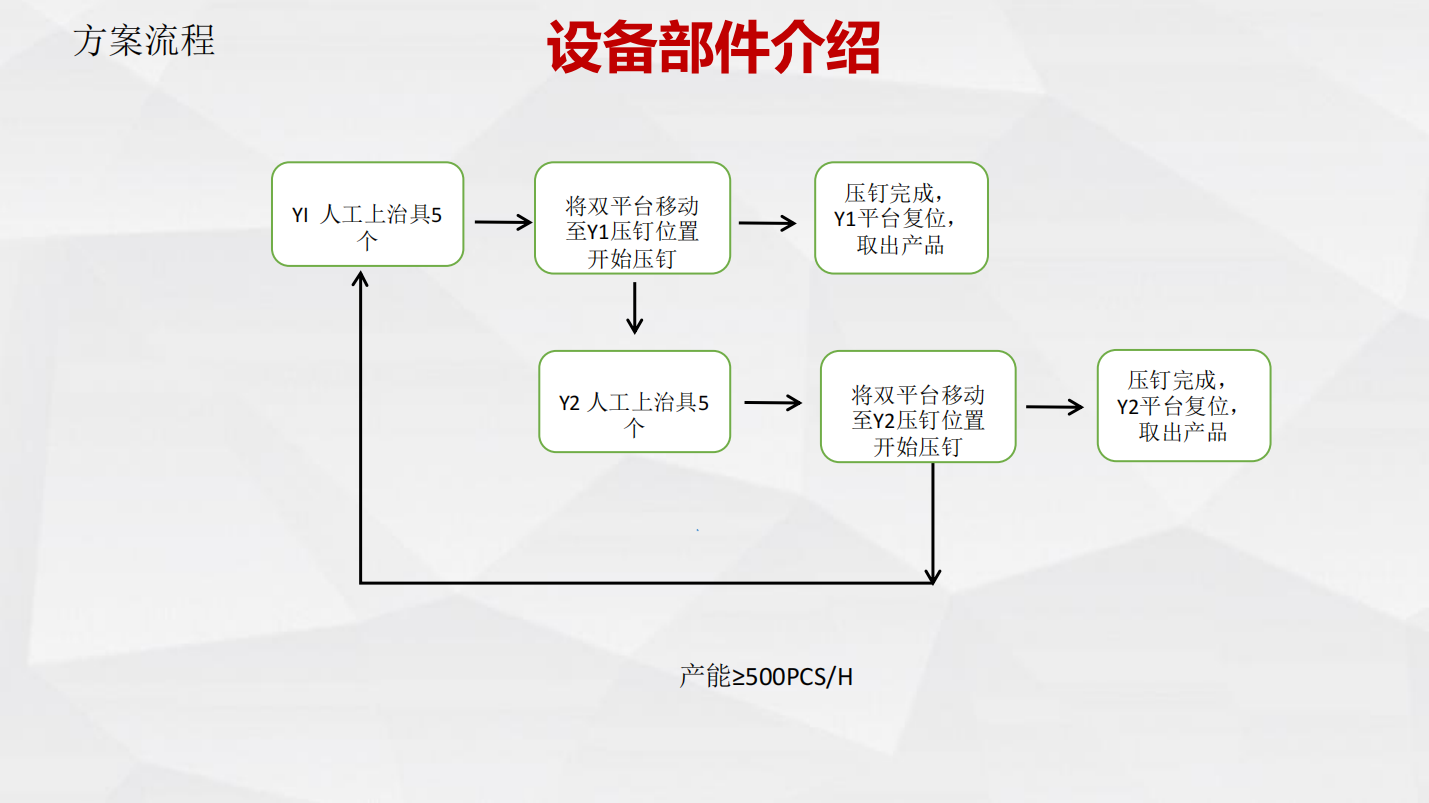

  • 双平台设计:拥有两个工作平台,可实现交替作业,提高工作效率,在一个平台进行压钉操作时,可在另一个平台进行工件准备或其他操作,减少等待时间

  • 自动送钉:能自动将钉子输送到指定的压钉位置,无需人工逐个放置钉子,节省时间和人力,提高工作效率,并且保证送钉的准确性和稳定性

  • 精准压钉:具备精确的压钉控制功能,可以根据设定的压力和深度进行压钉,确保钉子压入的位置准确、深度一致,保证产品质量的稳定性

  • 高效作业:能够快速、连续地进行压钉操作,相比传统的手动压钉方式,大大提高了生产效率,适用于大规模生产或对压钉效率有较高要求的场景

  • 操作简便:一般配备简单易懂的操作界面或控制系统,操作人员经过简单培训即可上手操作,降低了对操作人员技能水平的要求

  • 适应多种钉子:可适应不同规格、类型的钉子,具有一定的通用性,满足不同产品或工艺对钉子的要求

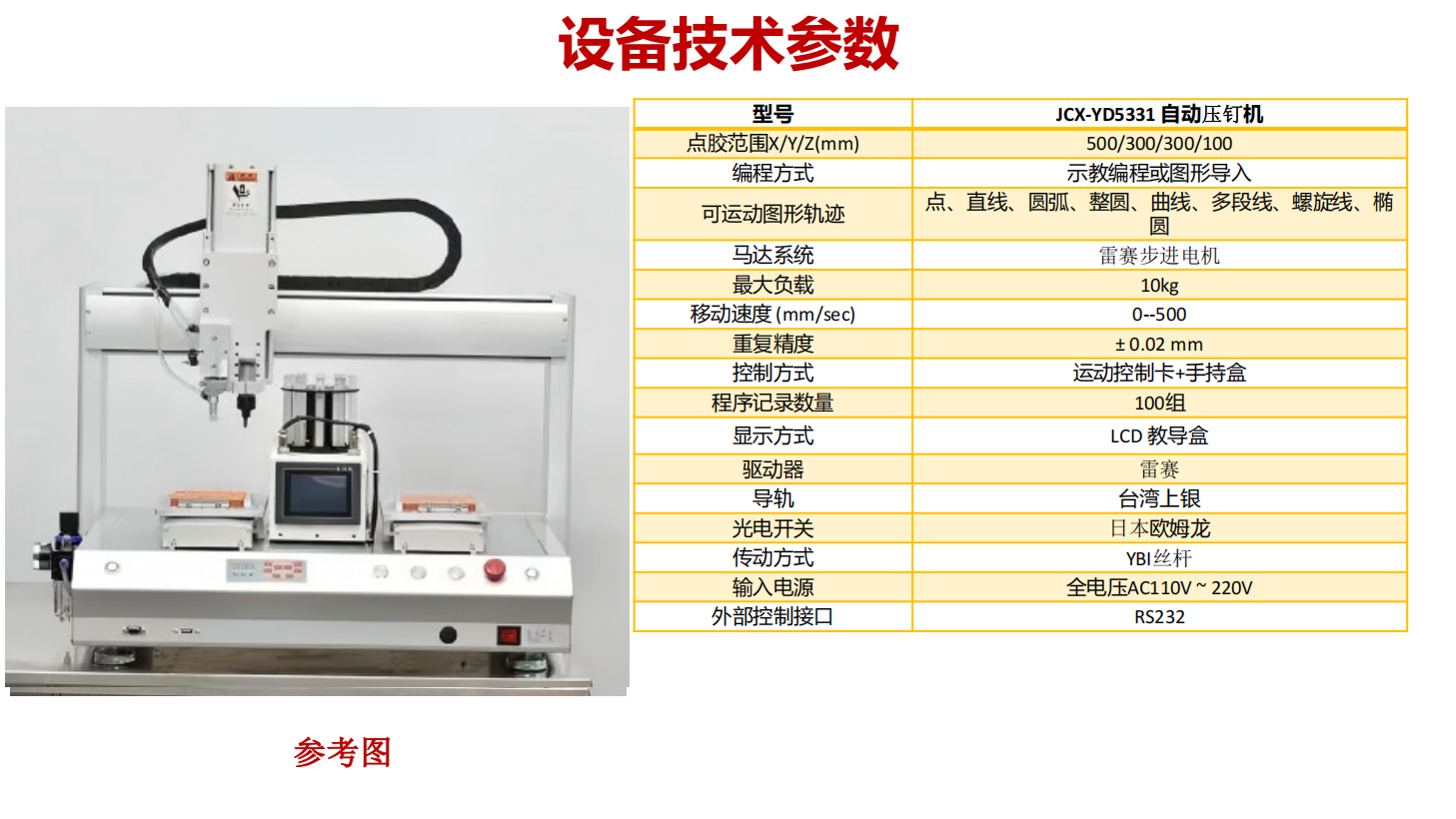

  • 双平台自动压钉机设备参数:

品牌聚诚鑫
型号JCX-5331YD双平台自动压钉机
工作行程 X/Y/Y/Z (mm)500/300/300/100
编程方式示教编程或图形导入
可运动图形轨迹点、直线、圆弧、整圆、曲线、多段线、螺旋线、椭圆
马达系统雷赛步进电机
最大负载10kg
设备重复精度±0.02mm
移动速度 (mm/s)0-500
传动方式TBI丝杆
出胶精度误差5%
最大负载10kg
移动速度 (mm/s)0-500
控制方式单片机控制+手持盒编程
程序记录数量999组
显示方式LCD 教导盒
驱动器雷赛
导轨台湾上银
光电开关日本欧姆龙
功率400W
输入电源全电压 AC110V--220V 台湾明纬
设备尺寸L*W*H*h(mm)730*592*696*512.5
建议产品尺寸(mm)280*280以下
设备材质铝型材模组结构
外部控制接口RS232
设备重量75KG


  • 双平台自动压钉机设备部件:

JCX-5331YD双平台自动压钉机

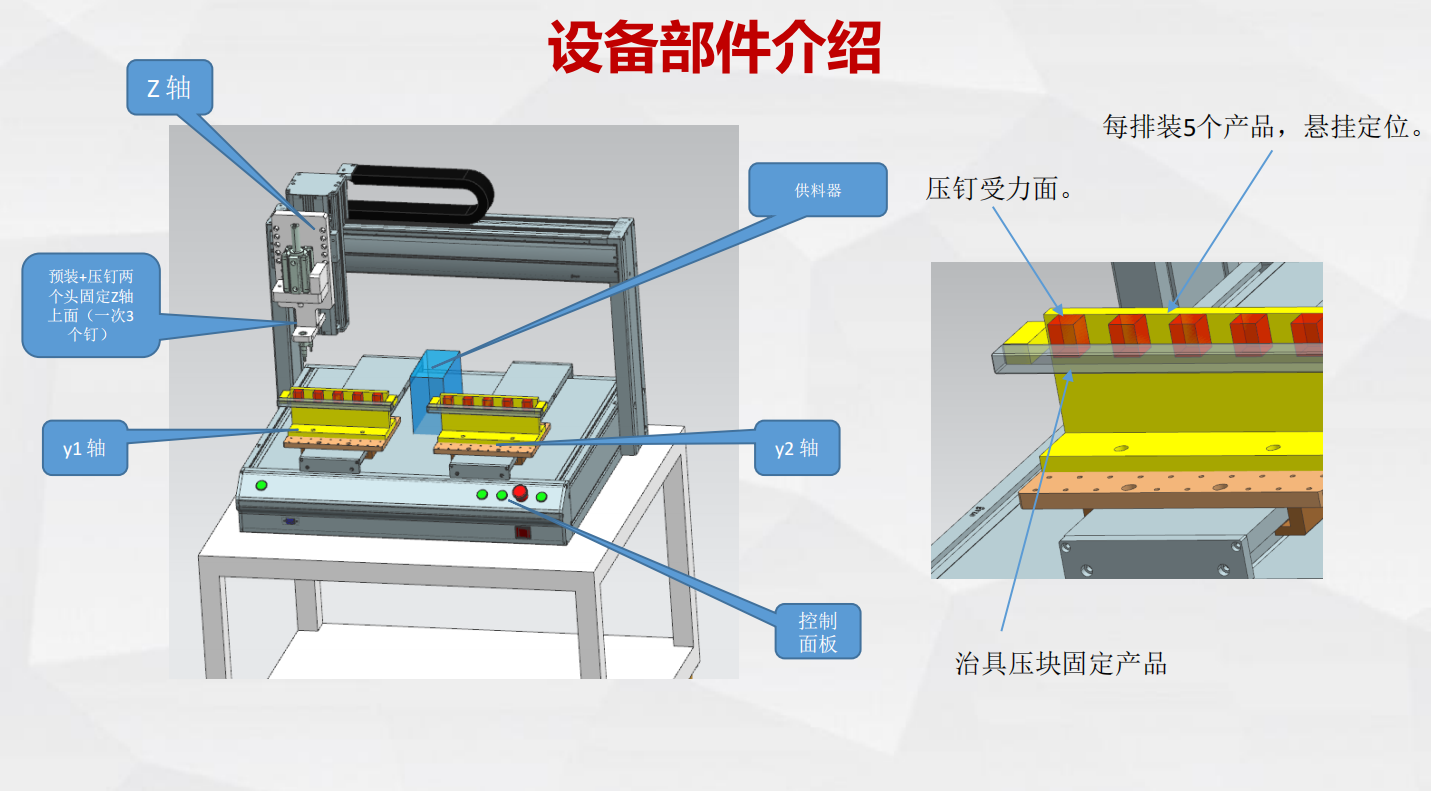

  • 核心部件与功能

  • 多轴运动系统
    • Z 轴:承担垂直方向的压钉动作,可同时完成 “两个侧面(一次 Z 轴)+ 一个正面(一次 Z3)” 的多位置压钉,实现多面同步作业,大幅提升单工件的加工效率。

    • Y1 轴 / Y2 轴:分别对应左右两个工位的水平移动,配合 Z 轴完成不同工位的精准定位,支持双工位并行加工,进一步提高设备产能。

  • 供料与定位模块
    • 供料端:负责将钉子有序输送至压钉工位,保障压钉过程的连续性;搭配 “压钉受力面” 设计,确保压钉时的稳定性,避免工件或钉子偏移。

    • 治具压块 + 悬挂定位:通过治具压块固定产品,同时采用 “每排装 5 个产品 + 悬挂定位” 的方式,实现多工件的批量定位,既提升了单次加工量,也保证了每个产品的压钉精度。

  • 操作控制单元
    • 控制面板:集成启停、参数调节等功能,操作直观简便,可快速设置压钉力度、位置等参数,适配不同规格的产品加工需求。

JCX-5331YD双平台自动压钉机
